一、穩車集控系統

　　1、產品結構

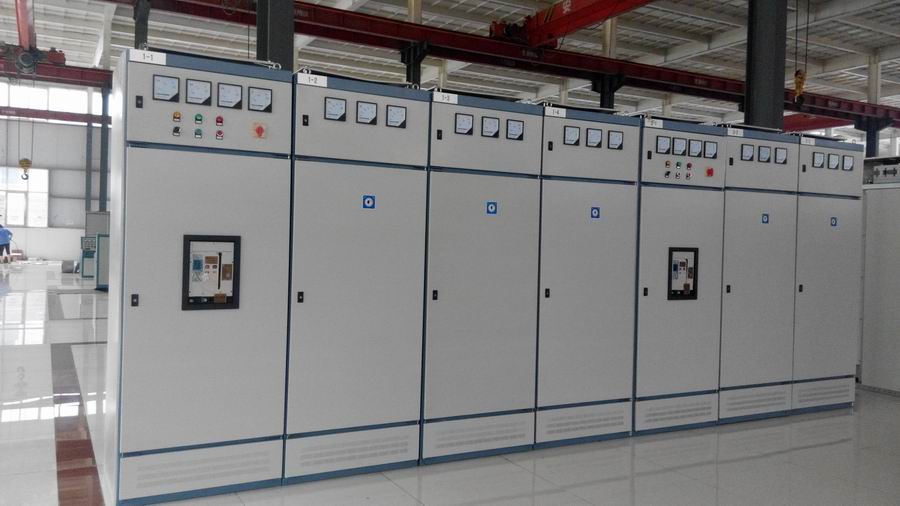

　　由2-3臺GGD柜和1臺進線柜實現穩車配電，由1個控制柜和1個操作臺實現穩車控制。

　　2、產品特點

　　1）采用PLC可編程控制穩車集控系統，是目前國內*的控制系統。

　　2）穩車群控制同時性好，易操作易控制、安全、便捷、顯示直觀。

　　3）本系統技術先進，性能穩定，維護量極少。

　　4）穩車集控系統主要是保持建井時，調節多部穩車運行速度達到吊盤平衡，保護吊盤上的工作人員和工具，防止滑落出現損失。

　　二、風機控制系統-FZG

　　整套系統采用西門子可編程控制器進行控制，同時所有網絡化及模擬量安裝于風機變頻控制柜內，實現了控制的網絡智能化。

　　系統采用以太網模塊，在提高系統可靠性的同時可方便地與各類工業用可編程器進行對接，省去了大量的控制接線，具有安裝調試簡單，維護方便，故障率低等一系列優點，同時具有控制準確、操作方便等特點。

　　軟件化的設計：系統運用軟件化的設計思想，能用軟件實現的功能，決不用硬件，提高了系統的穩定性，大大減少了系統的硬件故障。

　　多種控制方式：1.本系統具有單啟、聯啟控制方式，即在風機變頻控制柜上選擇相應的開關，可方便地實現單啟、聯啟的切換。2.同時本系統還具有手動和自動控制方式，即在風機變頻柜上選擇相應的開關，可方便實現手動和自動方式的切換。3.同時本系統還具備風機正、反向的控制方式，即在風機變頻柜上選擇相應的開關，可方便實現風機正轉和風機反轉方式的切換。

　　三、礦用變頻空壓機電控

　　1. 主要功能：對風機進行電氣控制和保護以及調速；通風機和礦井通風參數的監測監控、數據通訊。

　　2. PLC控制系統采用西門子S7系列可編程序控制器，并配備以太網模塊。實現系統聯鎖、起、停控制、 保護、通風機工作狀態在線監測及數據通訊等功能。具體設計功能如下：

　　1）采用一主一備兩路風機控制系統，并且主風機和備用風機能夠進行工頻和變頻的自由切換，在自動控制變頻出現故障時，系統自動可靠的按預定時間切換到工頻。

　　2）能夠在工頻和變頻下對風機進行正轉和反轉的操作，并且能夠在變頻自動情況下，通過設定風量來調整變頻器使其能夠輸出穩定的風量。

　　3）實現風門和風機連鎖控制，能夠自動切換主、備風機風門，并對其進行開關。具體啟動順序為：啟動風門，再啟動風機；關閉順序為：關閉風機，再關閉風門。

　　4）能夠檢測現場的實時參數，具體參數如下：

　　?礦井入口靜壓?風道風速?風道瓦斯?jié)舛?風機軸承溫度、電機軸承溫度?風機振動檢測?電機功率?定子電流?定子電壓?功率因數?風機主電機開停信號及正反轉信號?風門開關信號及狀態指示?設備聲光報警
